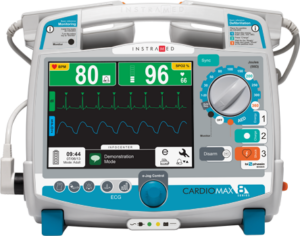

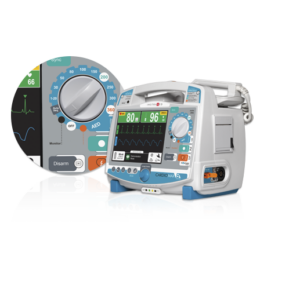

Defibrylator monitor Cardiomax

Producent – Instramed Indústria Médico Hospitalar Ltda

Kardiowerter / defibrylator dwufazowy

Uniwersalny, praktyczny i nowoczesny defibrylator nowej generacji. Dzięki udoskonalonemu interfejsowi nowa funkcja automatycznego sekwencjonowania zapewnia wygodę w codziennym użytkowaniu.

Opis Charakterystyka Dokumentowanie

Praktyczny

światło Trwały wygodny pasek Gotowy do użycia w mniej niż 6 sekund Brak ostrych krawędzi, idealny do transportu awaryjnego Moc dwufazowa do 360 J. Łatwa do wymiany bateria wytrzymuje ponad 100 rozładowań

Intelegientny

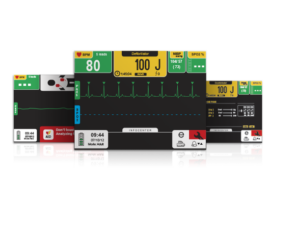

Interfejs automatycznie dopasowujący się do liczby parametrów, prezentujący ważne informacje w bardziej przejrzysty i uporządkowany sposób Inteligentny alarm monitorujący

Łatwy w użyciu

Wszystkie operacje są skoncentrowane w zaledwie dwóch przyciskach. Łatwość obsługi – standard 1, 2, 3. Wbudowane podkładki dla dorosłych/dzieci. Szybki dostęp do podstawowych funkcji.

UNIWERSALNY

CardioMax może być jeszcze bardziej kompletny i wygodny dzięki dodatkowemu wyposażeniu, które pomaga ratować życie pacjentom wysokiego ryzyka: Moduł AED – automatyczny defibrylator zewnętrzny Technologia weryfikacji w czasie rzeczywistym Technologia zapobiegania nagłej śmierci Technologia automatycznego ładowania sekwencyjnego

PRAKTYCZNY

Światło

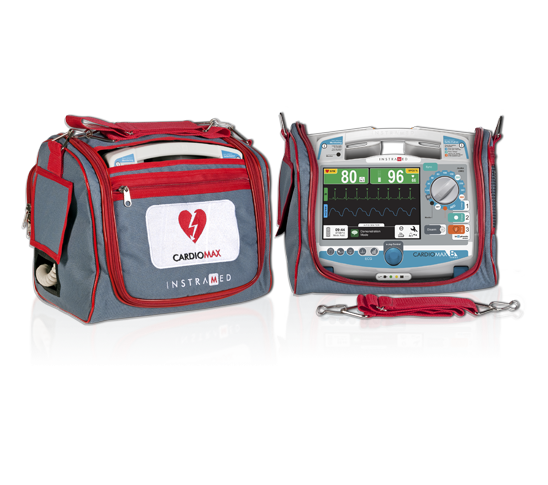

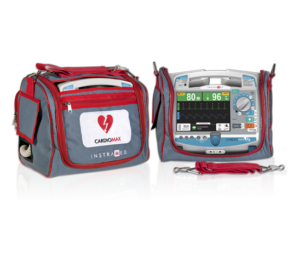

Trwały wygodny pasek

Gotowy do użycia w mniej niż 6 sekund

Brak ostrych krawędzi, idealny do transportu awaryjnego

Moc dwufazowa do 360 J.

Łatwa do wymiany bateria wytrzymuje ponad 100 rozładowań

INTELEGIENTNY

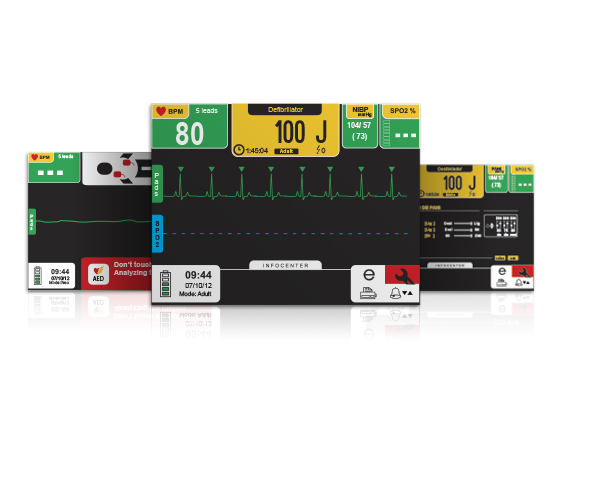

Interfejs automatycznie dopasowujący się do liczby parametrów, prezentujący ważne informacje w bardziej przejrzysty i uporządkowany sposób

Inteligentny alarm monitorujący

ŁATWY W UŻYCIU

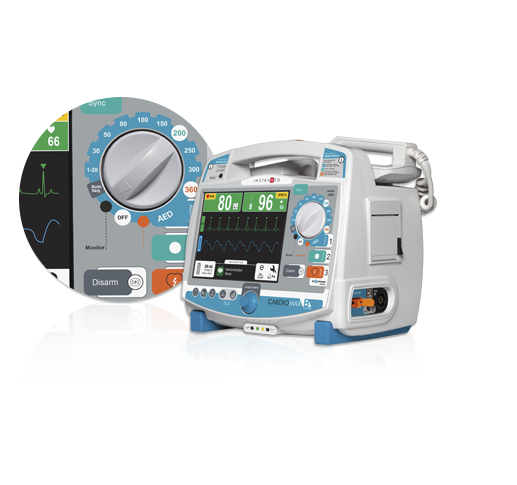

Wszystkie operacje są skoncentrowane w zaledwie dwóch przyciskach.

Łatwość obsługi – standard 1, 2, 3.

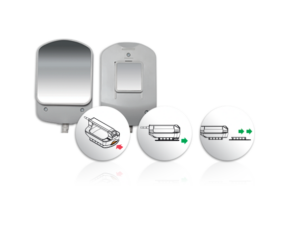

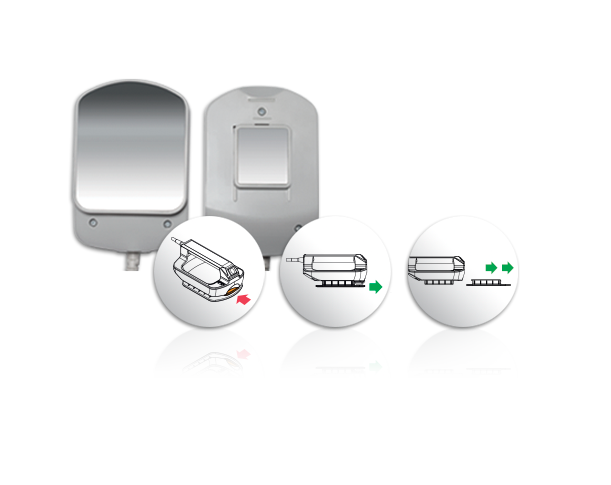

Wbudowane podkładki dla dorosłych/dzieci.

Szybki dostęp do podstawowych funkcji.

UNIWERSALNY

CardioMax może być jeszcze bardziej kompletny i wygodny dzięki dodatkowemu wyposażeniu, które pomaga ratować życie pacjentom wysokiego ryzyka:

Moduł AED – automatyczny defibrylator zewnętrzny

Technologia weryfikacji w czasie rzeczywistym

Technologia zapobiegania nagłej śmierci

Technologia automatycznego ładowania sekwencyjnego

INFORMACJA TECHNICZNA

· Technologia kontroli w czasie rzeczywistym (RTC)

· Akcesorium do resuscytacji krążeniowo-oddechowej (CPR Maestro) **

· Automatyczny defibrylator zewnętrzny (AED)

· Zapobieganie nagłej śmierci (SDP)

· Elektrokardiogram (EKG) do 12 odprowadzeń

· Oksymetria (SpO2)

· Nieinwazyjny rozrusznik serca

· Ciśnienie nieinwazyjne (NIBP)

· Kapnografia (EtCO 2)

· Drukarka

· Wymienna bateria

GŁÓWNE SPECYFIKACJE

Wymiary wraz z elektrodami:

– 30,0 cm (11.81 cali) długości

– 21,5 cm (8.46 cali) głębokości.

– 28,0 cm (11.02 cali) wysokości

Masa:

– Waga 5,15 кг (11,35 funta)

– Bateria NiMH – 1,10 kg (2,43 funta)

– Bateria litowo-jonowa – 0,60 kg (1,32 funta).

– Elektrody zewnętrzne – 0,85 kg (1,87 funta).

– Pełen zestaw (bateria NiMH) – 7,10 kg (15,66 funtów) (poza NIBP).

– Pełen zestaw (bateria litowo-jonowa) – 6,60 kg (15,66 funtów) (poza NIBP)

Zasilanie:

– Prąd przemienny: 100 do 220 VAC, 50/60 Hz
(wybór automatyczny).

– Prąd stały, zasilanie zewnętrzne: 11 do 16 VDC.

Wymienialny akumulator:

– Rodzaj: Litowo-jonowa, 14,8 VDC 4,4 A/h

– Czas pracy: W pełni naładowana bateria – 3 godziny w trybie monitorowania, bez drukowania, lub minimum 140 wstrząsów o sile 360 dżuli, lub minimum 200 wstrząsów o sile 200 dżuli.

– Czas do pełnego naładowania akumulatora (od pełnego rozładowania): 4 g. 30 min

OPCJONALNA BATERIA**:

– Rodzaj: NiMH, 14,4 VDC 4,5 A/h.

– Czas pracy: Wpełni naładowana bateria – 3 godziny w trybie monitorowania, bez drukowania, lub minimum 140 wstrząsów o sile 360 dżuli, lub minimum 200 wstrząsów o sile 200 dżuli.

– Czas do pełnego naładowania akumulatora (od pełnego rozładowania): 8 godzin.

** Skonsultuj się w kwestii dostępności.

Pamięć:

– Rodzaj: NAND Flash.

– Pojemność: 2 Mb.

– Przechowywanie danych >150 pacjentów.

– Nagrania: 15 sekund EKG
przy wstrząsach, alarmach fizjologicznych i wydarzeniach wyświetlanych na panelu.

– EKG: 2 godziny ciągłego nagrania krzywej EKG w trybie defibrylatora automatycznego (AED).

RTC – Kontrola w czasie rzeczywistym (dostępna gdy urządzenie wyposażone jest w opcjonalną baterię litowo-jonową):

– Samodiagnostyka defibrylacji, poziomu baterii, podłączenia elektrod, podpięcia źródła zasilania. Test wykonywany jest trzykrotnie i ustalany z wyprzedzeniem. Informacja ta przekazywana jest bezprzewodowo do komputera PC do zainstalowanego na nim oprogramowania RTC System w zasięgu sieci.

SPECYFIKACJA ŚRODOWISKOWA

Temperatura:

– Praca: 0 do 50ºC.

– Przechowywanie: -20 do 50ºC.

Wilgotność powietrza:

– Praca: 10 do 95% RH, bez kondensacji.

– Przechowywanie: 10 do 95% RH, bez kondensacji.

Stopień ochrony (IP): IPX1.

DEFIBRYLATOR

Fala:

– Dwufazowa, opadająca wykładniczo. Parametry fali dostosowywane są do impedancji pacjenta.

Aplikowanie wstrząsów:

– Za pomocą wielofunkcyjnych elektrod samoprzylepnych.

Defibrylacja zewnętrzna/dorosłych

– Zakres: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 20, 30, 50, 80, 100, 150, 200, 250, 300 i 360 dżuli (moc maksymalna może być ograniczona do 200 J). Moc maksymalna ograniczona do 50 J przy elektrodach wewnętrznych lub dziecięcych.

– Sterowanie: Przycisk wł./wył., ładowanie, wstrząs, synchronizacja

– Wybór mocy: Przycisk zabiegu na panelu przednim.

– Kontrola ładowania: Przycisk na panelu przednim, przyciski na elektrodach zewnętrznych.

– Kontrola wstrząsów: Przycisk na panelu przednim, przyciski na elektrodach zewnętrznych.

– Kontrola synchronizacji: Przycisk SYNC na panelu przednim.

Automatyczna sekwencja ładowania:

– Po włączeniu, rozpoczyna ładowanie do ustawionego przez użytkownika poziomu dla pierwszych trzech wstrząsów, bez potrzeby ręcznego dostosowywania.

Wskaźnik naładowania:

– Sygnał dźwiękowy oznaczający ładowanie urządzenia.

– Sygnał dźwiękowy zakończenia ładowania.

– Poziom naładowania ukazany na wyświetlaczu i LED na elektrodach zewnętrznych.

Maksymalny czas ładowania:

– (200J): zasilanie sieciowe i baterią< 4s.

– (360J): zasilanie sieciowe i baterią < 6s.

Rozmiar elektrody:

– Dorośli: 10,3 cm (4,05 cale) x 8,5 cm (3.34 cale). Powierzchnia styku: 81,9 cm2 (12,69 cali kw.)

– Dzieci: 4,5 cm (1,77 cala) x 4,0 cm (1,57 cala). Powierzchnia styku: 18 cm2 (2,79 cala kw.).B232

Kardiowersja:

– < 60 ms

Elektrody (opcje):

– Zewnętrzne dla dorosłych i dzieci (zawarte w zestawie).

– Wewnętrzne dla dorosłych i dzieci (opcjonalne).

– Wielofunkcyjne dla zastawek, monitorowania i defibrylacji (opcjonalne).

– Przedłużacze wielofunkcyjne (opcjonalne).

MODUŁ AED

Charakterystyka funkcjonalności:

– Polecenia głosowe, wskaźniki wizualne, instrukcje RKO, USB 2.0.
Wiele języków.

USB:

– USB 2.0 do transferu elektrokardiogramu przechowywanego w trybie AED do kompatybilnego komputera PC.

SoftDEA:

– Oprogramowanie do przeglądania danych przeniesionych do komputera PC.

ZASTAWKA ZEWNĘTRZNA (OPCJONALNIE)

Tryby:

– Na żądanie lub sztywny

Amplituda:

– Od 5 mA do 200 mA (inkrementy 5 mA), dokładność 10%.

Szerokość impulsu:

– 20 ms (tolerancja do 10%)

Częstotliwość:

– Od 30 ppm do 180 ppm (inkrementy 5 ppm), częstotliwość ± 2%.

Okres refrakcji:

– 340 ms (od 30 do 80 ppm).

– 240 ms (od 90 do 180 ppm).

NIBP (OPCJONALNIE)

Zasada działania:

– Oscillometrycznie.

Tryb pomiaru automatycznego:

– 1, 2, 3, 4, 5, 10, 15, 30, 60 oraz 90 minut.

Tryb ręczny:

– Jeden pomiar.

Interwał pomiaru:

Dorośli:

– Systoliczny: 40 – 260 mmHg.

– MAP: 26 – 220 mmHg.

– Diastoliczny: 20 – 200 mmHg.

Pediatryczny:

– Systoliczny: 40 – 160 mmHg.

– MAP: 26 – 133 mmHg.

– Diastoliczny: 20 – 120 mmHg.

Noworodki:

– Systoliczny: 40 – 130 mmHg.

– MAP: 26 – 110 mmHg.

– Diastoliczny: 20 – 100 mmHg.

Programowe zabezpieczenie przed nadmiernym ciśnieniem:

– Dorośli: maks. 290 mmHg

– Noworodki: maks. 145 mmHg

Sprzętowe zabezpieczenie przed nadmiernym ciśnieniem:

– Dorośli: 300 ± mmHg.

– Noworodki: 150 ± mmHg.

Rozdzielczość:

– 1 mmHg.

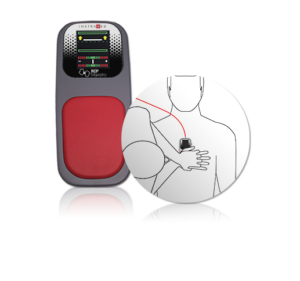

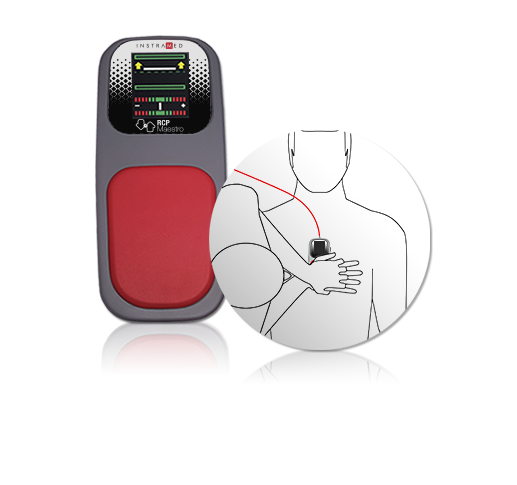

CPR Maestro (OPCJONALNIE)

Akcesorium do resuscytacji krążeniowo-oddechowej

Informacje zwrotne o ściśnięciach klatki piersiowej.

WYŚWIETLACZ

Wskaźnik stanu baterii:

– Tak.

Rozmiar:

– 128,2 mm x 170,9 mm.

Przekątna ekranu:

– 8,4”.

Rodzaj:

– Kolorowy, TFT-LCD.

Rozdzielczość:

– 640 x 480 pikseli (VGA).

Prędkość skanowania:

– 12,5; 25 do 50 mm/s.

EKG (wsparcie do 12 odprowadzeń jednocześnie, przy wykorzystaniu opcjonalnego przewodu)

Wkład:

– Przewód defibrylacyjny trzy- lub pięciożyłowy.

– Dziesięciożyłowy przewód EKG (opcjonalnie).

– Elektrody zewnętrzne.

– Elektrody wielofunkcyjne.

Zakres:

– 15 do 350 BPM.

Precyzja:

– ± 1 BPM od 15 do 350 BPM.

– Odrzucenie sygnału współbieżnego:

– Większe niż 90 dB, mierzone zgodnie ze standardami AAMI dla monitorów serca (EC 13).

Czułość:

– 5, 10, 15, 20, 30 oraz 40 mm/mV.

Filtr prądu przemiennego:

– 60 Hz lub 50 Hz.

Charakterystyka częstotliwościowa EKG:

– Tryb diagnostyczny – (0,05 -100 Hz).

– Tryb monitorowania – (1 -40 Hz).

Impedancja pacjenta:

– Zabezpieczony przeciwko wyładowaniom defibrylacyjnym.

– EKG: typ CF.

– SpO2: typ CF.

Obluzowane elektrody:

– Identyfikowane i oznaczane cichym alarmem.

Czas do przywrócenia podstawowej linii EKG po defibrylacji:

– ≤ 3 sekund.

SpO2 (OPCJONALNIE):

Zakres SpO2:

0 do 100 %.

Zakres pulsu pomiarowego:

30 do 250 BPM.

Precyzja pomiaru SpO2 :

± 2 % od 70 do 100%.

± 3 % od 50 do 69%.

Precyzja pulsu:

± 2 BPM.

Prędkość skanowania:

12,5; 25 do 50 mm/s.

KAPNOGRAFIA (OPCJONALNIE)

Zakres pomiaru CO2:

0 – 99 mmHg.

Precyzja:

± 2 mmHg (0 – 38 mmHg).

± 5% + 0,08% dla każdego 1mmHg ponad 38 mmHg (39 – 99mmHg).

Zużycie prądu:

1,5 W.

Kompensacja:

BTPS, N2O, O2.

DRUKARKA (OPCJONALNA)

– Wydruk do trzech odprowadzeń jednocześnie.

Rodzaj: Termiczny.

Waga: 0,4 kg.

Prędkość: 12,5; 25 lub 50 mm/s z precyzją ± 5%

Rozmiar papieru: 58 mm (szerokość) x 15 m (maksymalna długość).B367

STANDARDY

– NBR IEC 60601-1

– NBR IEC 60601-1-2

– NBR IEC 60601-1-6

– NBR IEC 60601-1-8

– NBR IEC 60601-2-4

– NBR IEC 60601-2-27

– NBR IEC 60601-2-30

– NBR IEC 60601-2-49

lub ekwiwalentne standardy IEC.
